Leitungen
Transmission
lines
Klicken Sie die Bilder an, um
die Animation zu starten. Die Anwendungsdateien finden Sie in der rechten
Spalte.
|
||

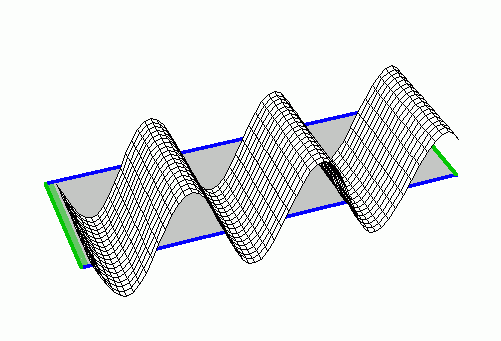

Ausbreitung einer ebenen Welle
Propagation of a plane wave |
nwall.tlm.zip | |

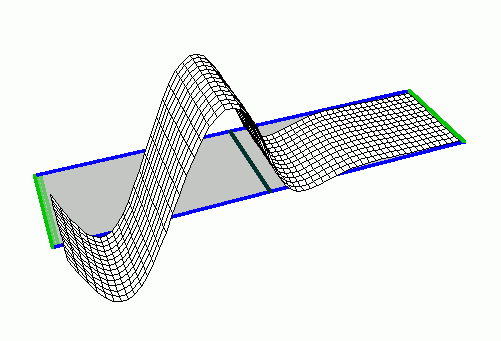

Einfall einer ebenen Welle auf
verlustbehafteten Leiter
Propagation of a plane wave onto a lossy conductor |
skin.tlm.zip | |

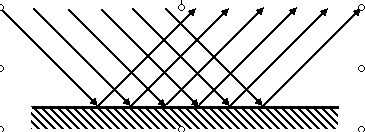

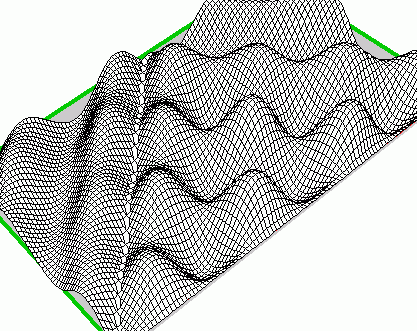

Schräger Einfall einer ebenen Welle auf eine leitende Wand
Plane wave inclined incident on a conductiong wall |
slant_waves.tlm.zip | |

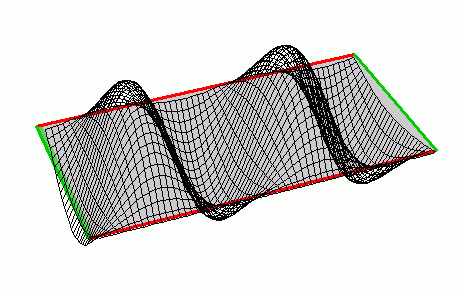

Ausbreitung einer Welle im Hohlleiter
Wave propagation in a rectangular waveguide |
wg.tlm.zip | |
Ausbreitung einer Welle im Hohlleiter
mit reduziertem Querschnitt, die Welle ist dort nicht ausbreitungsfähig
Wave propagation in a waveguide below cut-off frequency |
wgstep.tlm.zip | |
Ausbreitung einer Welle durch einen 90° Hohlleiterwinkel
Wave propagation through a 90° waveguide bend |
wg90.tlm.zip | |
Ausbreitung einer Welle durch einen kompensierten 90° Hohlleiterwinkel
Wave propagation through a compensated 90° waveguide bend |
wg90_matched.tlm.zip | |

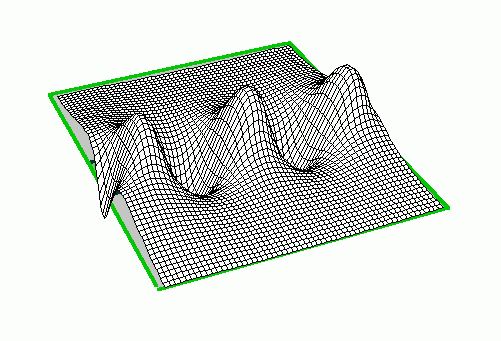

Führung einer Welle durch
eine dielektrische Schicht
Wave guidance by a dielectric slab |
diel.tlm.zip |
